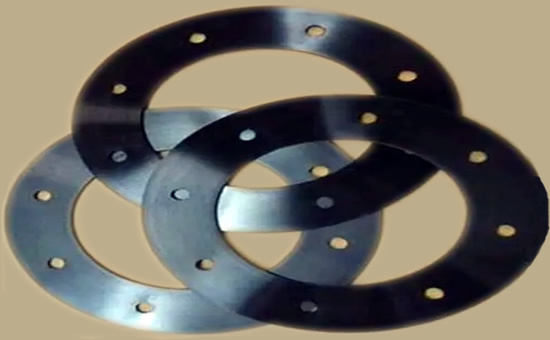

無骨架耐油密封墊圈是一種利用丁青再生膠制成的密封零件，它不需要金屬骨架支撐，能夠在高溫和高壓的環境下保持良好的密封性能，具有優異的耐油性能，能夠長時間保持材料的穩定性。無骨架耐油密封墊圈作為一種重要的密封材料廣泛應用于汽車、航空航天、機械設備等領域，承擔著密封防護、減振降噪和防塵防水等功能。近年來全球對環保發展的重視程度不斷提升，橡膠行業也積極響應綠色制造的號召，推廣橡膠廢料再生利用,隨著工業的快速發展和技術的進步，丁青再生膠成為一種重要的工程材料。無骨架耐油密封墊圈是丁青再生膠的重要應用之一，具有優異的密封性能和耐油性能。

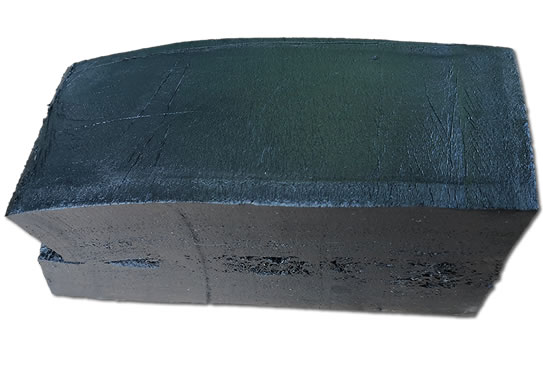

丁青再生膠作為一種橡膠廢料再生利用產品，具有良好的彈性、耐磨損性和抗老化性能。在密封墊圈領域中，選擇丁青再生膠與丁青原膠并用，可以有效降低成本并減少資源消耗，同時提升產品的可持續性和環保性。在配方設計上，結合添加劑的選擇和比例控制，可以進一步改善丁青再生膠的耐油性和密封性能。
鴻運丁青再生膠生產無骨架耐油密封墊圈硫化配方
丁青再生膠20kg，3305丁腈膠5kg，氧化鋅0.7kg，硬脂酸0.4kg，聚乙二醇0.6kg，石蠟0.2kg，二辛脂2.2kg，輕質碳酸鈣5kg，N550炭黑4kg，防焦劑0.5kg，RD防老劑0.15kg，CZ促進劑0.12kg，DM促進劑0.11kg，TMTD促進劑0.05kg，硫磺0.3kg，硫化溫度150℃，硫化時間根據YYE3-7-10厚度確定。
HY丁青再生膠生產無骨架耐油密封墊圈煉膠及硫化工藝
將丁青再生膠與丁青原膠、填充劑、增塑劑、防老劑、防焦劑等加入密煉機進行密煉，溫度不要超過90℃，時間控制在3-5分鐘；將混煉好的膠料放入開煉機加入促進劑、硫化劑反復割刀打三角包后迅速下片，開煉機溫度控制在60℃左右易于操作，溫度過高容易焦燒或膠料老化。將混煉膠停放至自然冷卻后裁條，選取適量混煉膠條放入模具中，通過平板硫化劑加熱和壓力作用，使其硫化固化為分子間交聯形成穩定的聚合結構。經過硫化固化的密封墊圈進行去毛邊、修整等后處理工序，以保證產品的外觀質量和尺寸精度。通過以上的生產工藝，丁青再生膠生產的無骨架耐油密封墊圈具有良好的性能和穩定性，能夠滿足各種工業領域的密封需求。
通過以上丁青再生膠生產無骨架耐油密封墊圈的硫化配方及工藝可以看出，丁青再生膠具有優異的物理性能和化學穩定性，而無骨架耐油密封墊圈能夠在惡劣環境下保持良好的密封性能和耐油性能；通過合理的硫化配方和工藝控制，能夠生產出高質量的無骨架耐油密封墊圈產品。加強對丁青再生膠的研究和應用，將為工程領域的密封技術發展提供有力支持。
獨家原創文章【商業授權】無書面授權禁止任何形式轉載，摘抄、節選。關注鴻運橡膠：學習再生橡膠生產橡膠制品的工藝配方和原料的技術，幫您降低成本增加利潤。
