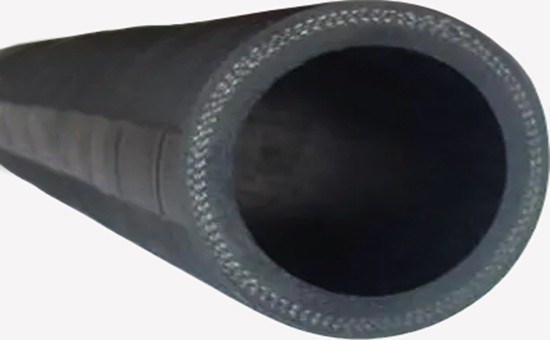

普通橡膠管主要由內層膠、外層膠、填充膠、擦布膠組成，各膠層性能需求不同，所用膠料、含膠率及配合劑品種差異很大。摻用乳膠再生膠降低普通膠管各膠層生產成本時，橡膠管生產企業需要合理選擇乳膠再生膠，適當調整再生膠及配方，小編今天與大家分享含乳膠再生膠的普通膠管填充膠、擦布膠配方設計要點。
3.摻用乳膠再生膠普通膠管填充膠配方設計要點
普通膠管填充膠即中間膠、中膠，可以使膠管形成一體，減少管體內部骨架材料之間在動態性的摩擦疲勞和生熱影響，防止內膠層、外膠層和骨架層脫層，一般以天然橡膠、丁苯橡膠、順丁橡膠為主要原料加工；適量摻用乳膠再生膠2ELYY922，含膠率控制在25%左右。普通膠管填充膠要求膠料具有良好的粘合性、彈性、柔軟性和耐屈撓性，硫化速度與各膠層匹配。
天然膠/合成膠/乳膠再生膠并用制備普通膠管中間膠時，一般使用硫磺/噻唑類促進劑/次磺酰胺類促進劑，硫磺用量略高于內層膠和擦布膠，必要時可添加少量秋蘭姆類促進劑。含乳膠再生膠普通膠管填充膠多使用半補強爐黑、高耐磨炭黑、通用爐黑補強，使用碳酸鈣、陶土填充。改善天然膠/合成膠/乳膠再生膠并用膠加工工藝性能，建議將固體軟化劑和液體軟化劑并用，其中軟化劑用量可適當增加。
4.摻用乳膠再生膠普通膠管擦布膠配方設計要點
普通膠管擦布膠即布層膠，主要是使骨架層之間及骨架層與內、外膠層之間牢固結合，要求膠料具有良好的流動性，對織物的滲透性，以及良好的附著力，一般以天然橡膠為主，適量摻用丁苯橡膠、順丁橡膠或氯丁橡膠；摻用乳膠再生膠降低成本，含膠率控制在35%-40%之間。
以天然膠/合成膠/乳膠再生膠并用膠為原料生產普通膠管擦布膠時，一般使用硫磺/噻唑類促進劑/秋蘭姆類促進劑，硫磺用量控制在1-2份之間，少量秋蘭姆類促進劑即可。含乳膠再生膠的普通膠管擦布膠一般使用半補強爐黑/通用爐黑、半補強爐黑/高耐磨爐黑補強，補強劑用量略低于內層膠；填充劑建議使用碳酸鈣、陶土等。將松焦油、重油等具有一定增粘作用的橡膠油與適量松香并用，既可以增加膠料粘性，又能夠改進并用膠料加工工藝性能。
乳膠再生膠的主要原料有天然膠廢膠杯、廢乳膠絲、廢乳膠手套、廢避孕套等，經過分類挑選、消毒烘干、破碎脫硫、過濾擠出等工序制作完成，保留了天然橡膠基本性能特點，可直接替代一定比例的天然橡膠生產普通膠管各膠層，在保證產品質量的前提下有效降低原料成本。后期小編將繼續與您分享乳膠再生膠制備普通膠管內層膠、外層膠、中間膠或擦布膠的工藝要點與實用配方。
獨家原創文章【商業授權】無書面授權禁止任何形式轉載，摘抄、節選。關注鴻運橡膠：學習再生橡膠生產橡膠制品的工藝配方和原料的技術，幫您降低成本增加利潤。
